RXF77減速機

RXF77減速電機技術參數及選型指南

RXF77減速器的精密傳動系統

採用20CrMnTi合金鋼斜齒輪組，齒面硬度達HRC58-62，經滲碳淬火處理，配合GB/T3880-87精度标準，確保傳動效率≥95%

長效耐用設計

箱體採用球墨鑄鐵QT500-7材質

專利軸封結構實現IP55防護等級

标準工況下硬齒面減速機使用壽命超7年（負載率≤75%）

多場景适用性

特别适用於：

智能倉儲物流系統（分揀線傳動）

起重機械變速機構（5-15噸位）

包裝機械主驅動（食品/醫藥行業）

攪拌設備恒速控制（化工領域）

RXF77系列斜齒輪減速電機裝置包含多種衍生型号，不同廠商的命名規則存在細微差異。當前主流型号涵蓋：

RXF77DM71M4 RXF77AM71M4 RXF77YS71M4 RXF77YVP71M4 RXF77YEJ71M4 RXF77YB71M4

RXF77DM80M4 RXF77AM80M4 RXF77YS80M4 RXF77YVP80M4 RXF77YEJ80M4 RXF77YB80M4

RXF77DM90M4 RXF77AM90M4 RXF77YS90M4 RXF77YVP90M4 RXF77YEJ90M4 RXF77YB90M4

RXF77DM100M4 RXF77AM100M4 RXF77YS100M4 RXF77YVP100M4 RXF77YEJ100M4 RXF77YB100M4

RXF77DM112M4 RXF77AM112M4 RXF77YS112M4 RXF77YVP112M4 RXF77YEJ112M4 RXF77YB112M4

RXF77DM132M4 RXF77AM132M4 RXF77YS132M4 RXF77YVP132M4 RXF77YEJ132M4 RXF77YB132M4

RXF77DM160M4 RXF77AM160M4 RXF77YS160M4 RXF77YVP160M4 RXF77YEJ160M4 RXF77YB160M4

核心傳動參數

該系列可提供23種标準減速比，範圍涵蓋1:5.31至1:102.99，完整速比序列包括：

5.31/5.99/6.79/7.74/8.59/9.64/10.88/12.33/14.05/15.6/17.82/18.8/21.43/23.37/25.23/29/33.47/36.83/43.26/52.07/54.81/57.68/65.77/77.24/81.8/92.97/102.99

動力匹配方案

當驅動電機功率在1-11kW區間時，可形成以下典型配套組合：

基座規格：71/80/90/100/112/132/160

安裝形式：DV/AQA/DT/Y等多樣化法蘭配置

适配電機：符合IEC标準的三相異步電機

結構特性與技術優勢

選型注意事項

環境匹配：高溫環境需選配冷卻裝置，粉塵場所建議IP55以上防護

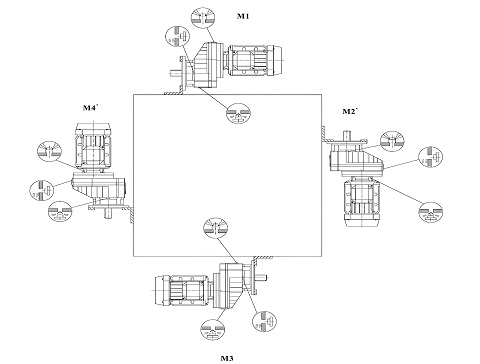

安裝方式：B3/B5/B14法蘭安裝可選，支持特殊安裝定制

速比校驗：實際輸出轉速=電機轉速÷速比，建議預留10%餘量

扭矩計算：使用系數建議≥1.5，需計入瞬時過載因素，大一個規格是減速機RXF87

配套附件包含：

扭力臂延伸支架

電磁制動單元（可選）

PLC聯動控制模塊

油溫傳感器套件

進階提示：對於高頻啓停工況（每小時>5次），推薦升級至RXF87系列，其強化軸承組可承受更大徑向載荷
